Szintillationskristalle

Für den Bau eines Detektors werden alle bekannten und allgemein erhältlichen Szintillationskristalle eingesetzt: NaJ(tl), CsJ(tl), BGO, CeBr3

Inhaltsverzeichnis Detektor-Zubehör

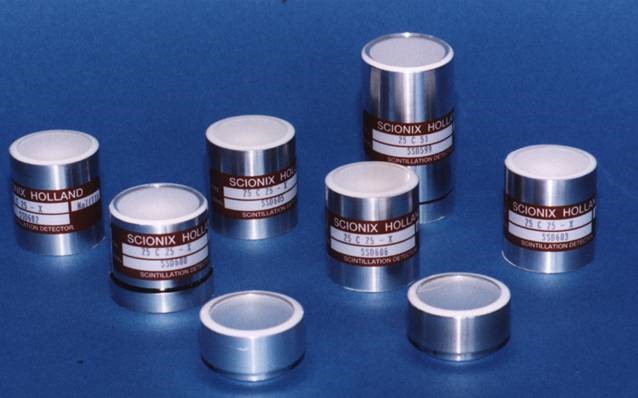

C- Typen: Szintillationskristalle ohne Photomultiplier

Ein Szintillationskristall kann passend zu einem speziell entworfenen Instrument eines Benutzers geliefert werden. Oft wird der Szintillationskristall in einem hermetisch verschlossenen Metallbehälter mit einem optischen Fenster geliefert, um den Kristall vor Hydratation oder anderen Umwelteinflüssen zu schützen. Bei nicht hygroskopischen Kristallen ist diese Anforderung weniger wichtig.

Es ist immer wünschenswert, so viel Licht wie möglich von einem Szintillationsereignis in der Lichtdetektionsvorrichtung zu erfassen. Zu diesem Zweck ist der Szintillationskristall mit Ausnahme der ausgelesenen Seite allseitig mit reflektierendem Material bedeckt. Dies können beispielsweise spezielle weiße reflektierende Materialien wie TYVEK, Teflon oder reflektierendes Pulver wie Al2O3 sein. Die mit dem Reflektor in Kontakt stehenden Oberflächen können optisch poliert oder geschliffen werden. Das Szintillationslicht wird durch ein Glas – oder Quarzfenster übertragen, um optisch mit dem Lichtdetektor gekoppelt zu werden.

Abhängig von der Form des Szintillationskristalls ist eine bestimmte Oberflächenbehandlung erforderlich, um eine große Lichtleistung und eine gute Gleichmäßigkeit zu erzielen. Beides ist wichtig, um eine gute Energieauflösung zu erreichen. Die Optimierung von Szintillationskristalloberflächen basiert auf Erfahrungen mit dem Material und ist nicht immer offensichtlich. Wir bieten die optimale Oberflächenbehandlung des Kristalls für Ihre spezifische Anwendung.

Die optische Kopplung an den PMT kann durch Verwendung von optischem Fett oder einem speziellen optisch transparenten Klebstoff erreicht werden. Die flexible optische Kopplung ermöglicht unterschiedliche Ausdehnungskoeffizienten zwischen Materialien.

Szintillationskristalle mit Photovervielfacherröhren / mit PMT

Der am häufigsten verwendete Szintillationsdetektor besteht aus einem Szintillationsmaterial, das mit einer Photovervielfacherröhre (PMT) gekoppelt ist. Der Szintillationskristall ist in einem Metallgehäuse mit μ-Metallabschirmung gegen den Einfluss von Magnetfeldern montiert. Dieser Schild kann für zusätzlichen Schutz in der Dicke erhöht werden, wenn es für die Anwendung erforderlich ist.

Die Kombination eines Szintillationskristalls und eines Lichtdetektors wird als Szintillationsdetektor bezeichnet.
Die entsprechenden Standard-Modelle A und B finden sie hier
